抗扭電纜風能電纜450、750V H07BN4F是什么電纜？

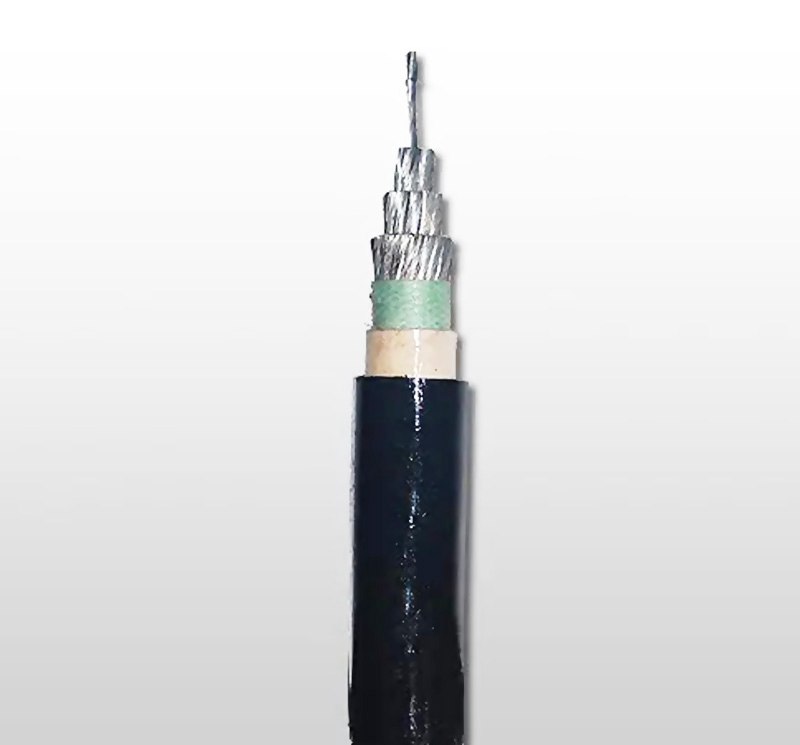

H07BN4-F 450/750V風能抗扭電纜
應用
該電纜耐扭轉、耐磨、溫度范圍廣、耐UV和臭氧，專為風力渦輪和回路應用設計。
標準
DIN VDE 0282.12
HD 22.12
結構
導體：DIN VDE 0295/HD 383/IEC 60228標準class 5多股裸銅導體。
絕緣：耐冷、耐熱EPR。特殊高溫交聯EI7橡膠可選。
護套：耐臭氧、耐UV、防油、耐冷的特殊材料，基于CM（氯化聚乙烯）/CR（氯丁二烯橡膠）。特殊交聯EM7橡膠可選。
技術數據
| 電壓U0/U（UM） | 450/750V |
|---|---|
| 工作溫度 | -40℃~+90℃ |
| 最小彎曲半徑 | 6×OD |
| 最大允許拉伸負荷 | 15 N/mm2 |
| 扭轉應用 | +/-150°/m |
| 短路溫度 | 250℃ |
| 阻燃 | EN 50265-1/EN 50265-2-1/IEC 60332-1 |
| 防油 | 是 |
| 耐臭氧 | 是 |
| 耐UV | 是 |
| 結構 | 標稱外徑 | 標稱重量 |
|---|---|---|
| 芯數×MM2 | MM | KG/KM |
| 1×25 | 13.5 | 371 |
| 1×35 | 15.0 | 482 |
| 1×50 | 17.3 | 667 |
| 1×70 | 19.3 | 888 |
| 1×95 | 22.7 | 1160 |
| 1×(G)10 | 28.6 | 175 |
| 1×(G)16 | 28.6 | 245 |
| 1×(G)25 | 28.6 | 365 |
| 1×(G)35 | 28.6 | 470 |
| 1×(G)50 | 17.9 | 662 |
| 1×(G)70 | 28.6 | 880 |
| 1×(G)120 | 24.7 | 1430 |
| 1×(G)150 | 27.1 | 1740 |
| 1×(G)185 | 29.5 | 2160 |
| 1×(G)240 | 32.8 | 2730 |
| 1×300 | 36.0 | 3480 |
| 1×400 | 40.2 | 4510 |
| 10G1.5 | 19.0 | 470 |
| 12G1.5 | 19.3 | 500 |
| 12G2.5 | 22.6 | 670 |
| 18G1.5 | 22.6 | 725 |
| 18G2.5 | 26.5 | 980 |
| 2×1.5 | 28.6 | 110 |
| 2×2.5 | 28.6 | 160 |
| 2×4 | 12.9 | 235 |
| 2×6 | 14.1 | 275 |
| 2×10 | 19.4 | 530 |
| 2×16 | 21.9 | 730 |
| 2×25 | 26.2 | 1060 |
| 24G1.5 | 26.4 | 980 |
| 24G2.5 | 31.4 | 1390 |
| 3×25 | 28.6 | 1345 |
| 3×35 | 32.2 | 1760 |
| 3×50 | 37.3 | 2390 |
| 3×70 | 43.0 | 3110 |
| 3×95 | 47.2 | 4170 |
| 3×(G)1.5 | 10.1 | 130 |
| 3×(G)2.5 | 12.0 | 195 |
| 3×(G)4 | 13.9 | 285 |
| 3×(G)6 | 15.6 | 340 |
| 3×(G)10 | 21.1 | 650 |
| 3×(G)16 | 23.9 | 910 |
| 3×120 | 51.7 | 5060 |
| 3×150 | 57.0 | 6190 |
| 4G1.5 | 11.2 | 160 |
| 4G2.5 | 13.6 | 240 |
| 4G4 | 15.5 | 350 |
| 4G6 | 17.1 | 440 |
| 4G10 | 23.5 | 810 |
| 4G16 | 25.9 | 1150 |
| 4G25 | 31.0 | 1700 |
| 4G35 | 35.3 | 2170 |
| 4G50 | 40.5 | 3030 |
| 4G70 | 46.4 | 3990 |
| 4G95 | 52.2 | 5360 |
| 4G120 | 56.5 | 6480 |
| 5G1.5 | 12.2 | 230 |
| 5G2.5 | 14.7 | 295 |
| 5G4 | 17.1 | 430 |
| 5G6 | 19.0 | 540 |
| 5G10 | 25.0 | 1020 |
| 5G16 | 28.7 | 1350 |
| 5G25 | 35.0 | 2080 |
| 5G35 | 38.4 | 2650 |
| 5G50 | 43.9 | 3750 |
| 5G70 | 50.5 | 4950 |
| 5G95 | 57.8 | 6700 |
| 6G1.5 | 14.7 | 295 |
| 6G2.5 | 16.9 | 390 |
| 7G1.5 | 16.5 | 350 |
| 7G2.5 | 18.5 | 460 |
| 8×1.5 | 17.0 | 400 |
風力發(fā)電用多粗的電纜？
風電運用中運用的電纜一般應滿意以下要求：
(1) 導線
為盡量進步柔曲性，引薦規(guī)劃工程師只運用多股數的退火軟銅線。在彎曲繞折類運用中，選用短的同心絞線結構；在改變繞折類運用中，選用長的同心絞線結構。面積大于6mm2(10AWG)的導線要求運用復合絞線結構。
(2) 絕緣
為添加低溫柔韌性，一般挑選熱塑性橡膠(TPE)、乙丙橡膠(EPR，一種EPM或EPDM)或硅橡膠(SiR)作為絕緣資料，以反抗臭氧腐蝕和發(fā)熱引起的老化。PVC/尼龍絕緣因為具有高電介強度也得到了廣泛運用。
(3) 護套
電纜護套既可所以比如聚氯乙烯(CPE)、聚氯丁烯(氯丁橡膠)、氯磺化聚乙烯(CSPE)合成橡膠等熱固性化合物；也但是相似TPE、TPE-PVC合金和聚亞安酯等熱塑性化合物。這些資料都具有抗油、抗燃料、耐溶劑腐蝕等才能，并且在低溫下具有超卓的柔韌性。這種特性使其成為風電電纜的抱負護套資料。
